Cylindryczne ASME W40
Cylindryczne | ASME | W40
Pobierz PDF

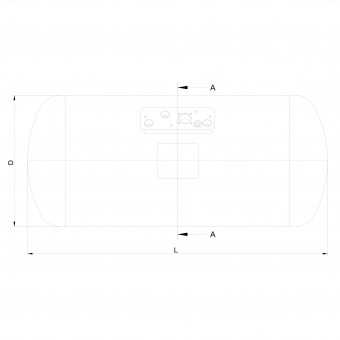

W40 rys 1

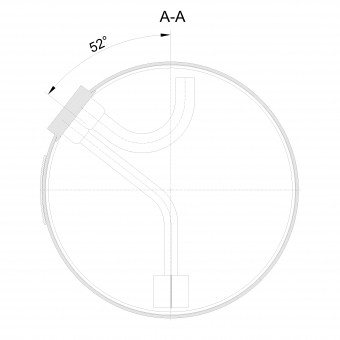

W40 rys 2
Zbiornik cylindryczny z płytą pięciootworową przeznaczony na rynek Ameryki Północnej. Zbiornik montowany za pomocą ramki stalowej i opasek. Zbiornik najczęściej montowany w przestrzeni bagażowej pojazdu.
Dane techniczne:
- Ciśnienie obliczeniowe: 250/312 PSI
- Wykonanie zgodnie z: ASME Code Section VIII, Division I/ CRN
- Płyta armaturowa: pięciootworowa
- Standardowy kolor: szary RAL 7035
Wymiary:
| Partia oferty / Oznaczenie | Średnica D [mm] | Długość L [mm] | Pojemność V [ltr] | Pojemność V 80% [ltr] | Waga [kg] |
|---|---|---|---|---|---|
| W40010033 | 400 | 914 | 100 | 80 | 48 |
| W45017333 | 450 | 1219 | 173 | 138 | 81 |
Nr partii
- Średnica D [mm]
- 400
- Długość L [mm]
- 914
- Pojemność V [ltr]
- 100
- Pojemność V 80% [ltr]
- 80
- Waga [kg]
- 48
- Dokument homologacji
- -
- Średnica D [mm]
- 450
- Długość L [mm]
- 1219
- Pojemność V [ltr]
- 173
- Pojemność V 80% [ltr]
- 138
- Waga [kg]
- 81
- Dokument homologacji
- -
