Toroidalne ASME/CRN F40
Toroidalne | ASME/CRN | F40
Pobierz PDF
F40
F40
F40
F40
F40
F40
OS1

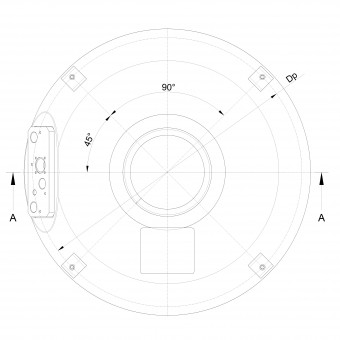

F40 rys 1

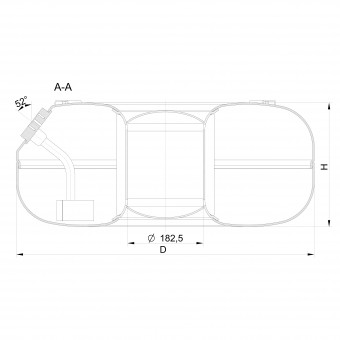

F40 rys 2

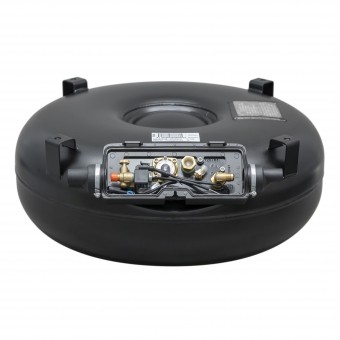

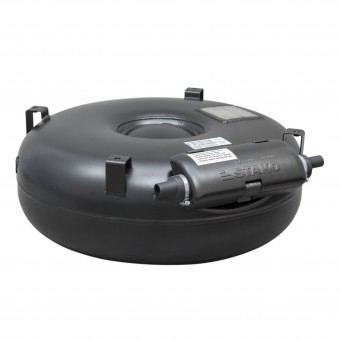

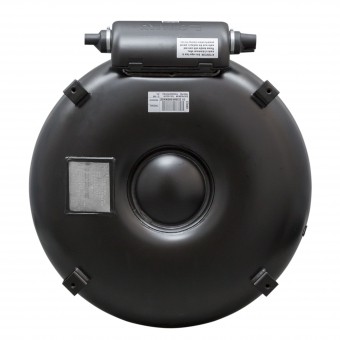

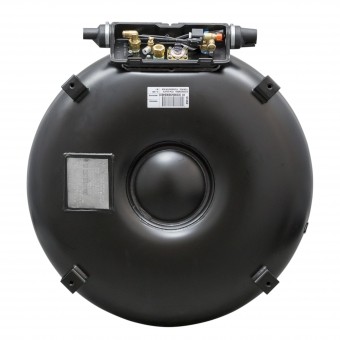

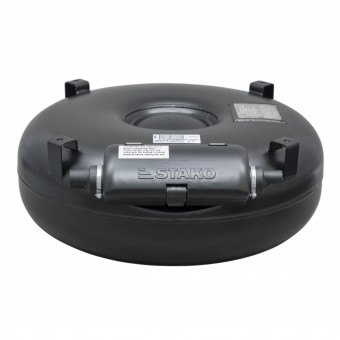

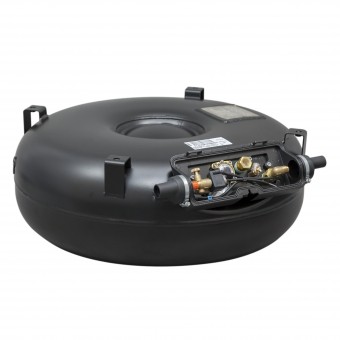

Zbiornik toroidalny pełny z płytą pięciootworową przeznaczony na rynek Ameryki Północnej. Zbiornik montowany na łapach, które można dostosować do indywidualnych wymagań klienta i układu podłogi pojazdu. Zbiornik najczęściej jest montowany w miejscu koła zapasowego. Pobór fazy ciekłej do zasilania pojazdów lub pobór fazy gazowej do instalacji pomocniczych (np. ogrzewanie).
Dane techniczne:
- Ciśnienie obliczeniowe: 250/312 PSI
- Wykonanie zgodnie z: ASME Code Section VIII, Division I/ CRN
- Płyta armaturowa: pięciootworowa
- Standardowy kolor: czarny RAL 9005
Wymiary:
| Partia oferty / Oznaczenie | Średnica D [mm] | Wysokość H [mm] | Pojemność V [ltr] | Pojemność V 80% [ltr] | Waga [kg] |
|---|---|---|---|---|---|
| F60005740 | 600 | 250 | 57 | 45 | 37 |
| F65007340 | 650 | 270 | 73 | 58 | 42 |
| F68006540 | 680 | 230 | 65 | 52 | 41 |
| F68006940 | 680 | 240 | 69 | 55 | 42 |
| F72008840 | 720 | 270 | 88 | 70 | 52 |
| F72010040 | 720 | 300 | 100 | 80 | 56 |
| F72011240 | 720 | 330 | 112 | 89 | 59 |
| F72012040 | 720 | 350 | 120 | 96 | 66 |
Nr partii
- Średnica D [mm]
- 600
- Wysokość H [mm]
- 250
- Pojemność V [ltr]
- 57
- Pojemność V 80% [ltr]
- 45
- Waga [kg]
- 37
- Dokument homologacji
- -
- Średnica D [mm]
- 650
- Wysokość H [mm]
- 270
- Pojemność V [ltr]
- 73
- Pojemność V 80% [ltr]
- 58
- Waga [kg]
- 42
- Dokument homologacji
- -
- Średnica D [mm]
- 680
- Wysokość H [mm]
- 230
- Pojemność V [ltr]
- 65
- Pojemność V 80% [ltr]
- 52
- Waga [kg]
- 41
- Dokument homologacji
- -
- Średnica D [mm]
- 680
- Wysokość H [mm]
- 240
- Pojemność V [ltr]
- 69
- Pojemność V 80% [ltr]
- 55
- Waga [kg]
- 42
- Dokument homologacji
- -
- Średnica D [mm]
- 720
- Wysokość H [mm]
- 270
- Pojemność V [ltr]
- 88
- Pojemność V 80% [ltr]
- 70
- Waga [kg]
- 52
- Dokument homologacji
- -
- Średnica D [mm]
- 720
- Wysokość H [mm]
- 300
- Pojemność V [ltr]
- 100
- Pojemność V 80% [ltr]
- 80
- Waga [kg]
- 56
- Dokument homologacji
- -
- Średnica D [mm]
- 720
- Wysokość H [mm]
- 330
- Pojemność V [ltr]
- 112
- Pojemność V 80% [ltr]
- 89
- Waga [kg]
- 59
- Dokument homologacji
- -
- Średnica D [mm]
- 720
- Wysokość H [mm]
- 350
- Pojemność V [ltr]
- 120
- Pojemność V 80% [ltr]
- 96
- Waga [kg]
- 66
- Dokument homologacji
- -
