Toroidalne Legacy F14
Toroidalne | Legacy | F14
Pobierz PDF
F14
F14
OS1

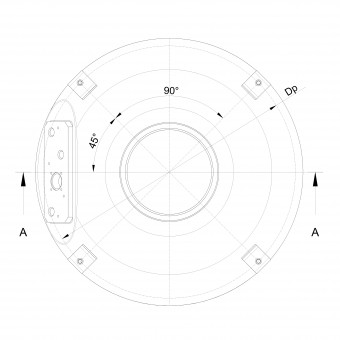

F14 rys 1

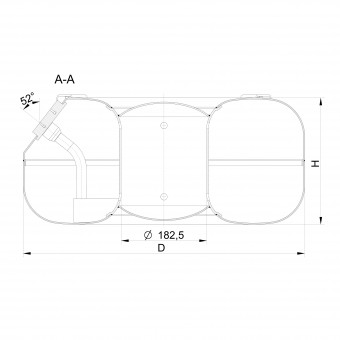

F14 rys 2

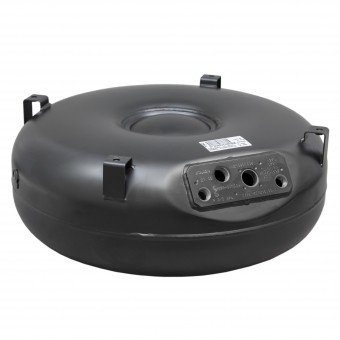

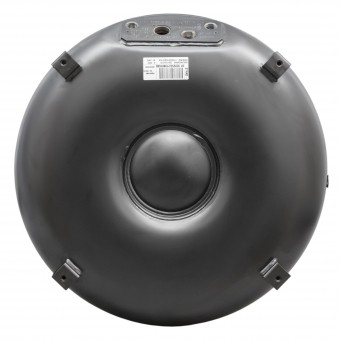

Zbiornik toroidalny pełny z płytą czterootworową. Zbiornik montowany na łapach, które można dostosować do indywidualnych wymagań klienta i układu podłogi pojazdu. Zbiornik najczęściej jest montowany pod podłogą w tylnej części pojazdu lub w miejscu koła zapasowego.
Dane techniczne:
- Ciśnienie obliczeniowe: 30 bar
- Wykonanie zgodnie z: ECE R67
- Płyta armaturowa: czterootworowa
- Standardowy kolor: czarny RAL 9005
Wymiary:
| Partia oferty / Oznaczenie | Średnica D [mm] | Wysokość H [mm] | Pojemność V [ltr] | Pojemność V 80% [ltr] | Waga [kg] | Dokument homologacji |
|---|---|---|---|---|---|---|
| F60005514 | 600 | 230 | 55 | 44 | 26 | E20-67R-010472.pdf |
| F60006014 | 600 | 250 | 60 | 48 | 27 | E20-67R-010474.pdf |
| F60006614 | 600 | 270 | 66 | 52 | 28 | E20-67R-010475.pdf |
| F63005814 | 630 | 225 | 58 | 46 | 27 | E20-67R-010471.pdf |
| F63006614 | 630 | 250 | 66 | 52 | 29 | E20-67R-010474.pdf |
| F63007214 | 630 | 270 | 72 | 57 | 32 | E20-67R-010475.pdf |
| F65006114 | 650 | 220 | 61 | 48 | 32 | E20-67R-010470.pdf |
| F65006714 | 650 | 240 | 67 | 53 | 34 | E20-67R-010473.pdf |
| F65007714 | 650 | 270 | 77 | 61 | 36 | E20-67R-010475.pdf |
| F68006614 | 680 | 230 | 66 | 52 | 37 | E20-67R-010596.pdf |
| F68006914 | 680 | 240 | 69 | 55 | 38 | E20-67R-010597.pdf |
| F68007214 | 680 | 250 | 72 | 57 | 39 | E20-67R-010598.pdf |
| F68008014 | 680 | 270 | 80 | 64 | 40 | E20-67R-010599.pdf |
| F72007914 | 720 | 230 | 79 | 63 | 40 | E20-67R-010596.pdf |
| F72008314 | 720 | 240 | 83 | 66 | 41 | E20-67R-010597.pdf |
| F72008614 | 720 | 250 | 86 | 68 | 42 | E20-67R-010598.pdf |
| F72009514 | 720 | 270 | 95 | 76 | 44 | E20-67R-010599.pdf |
| F72010214 | 720 | 300 | 102 | 81 | 46 | E20-67R-010904.pdf |
| F72012214 | 720 | 350 | 122 | 97 | 47 | E20 67R-041184.pdf |
| F72012314 | 720 | 350 | 123 | 98 | 39 | E20 67R-041183.pdf |
