Zbiornik toroidalny

Oferta zbiorników toroidalnych

Toroidalne

Oferta zbiorników toroidalnych
Oferta

Legacy

Typ:

Legacy

Klasyczne zbiorniki toroidalne STAKO

Modele:

Toroidalne Legacy G11

Toroidalne | Legacy | G11

Pobierz PDF

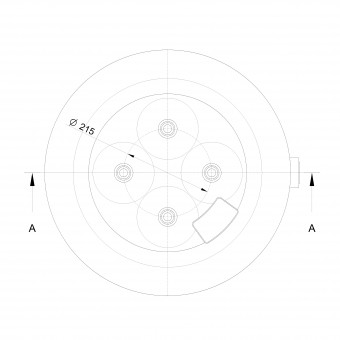

G11 rys 1

G11 rys 1

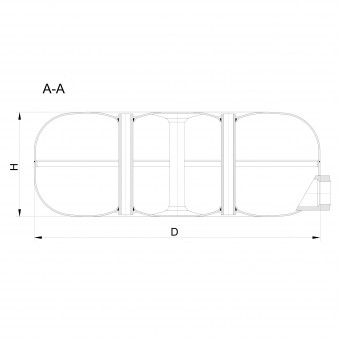

G11 rys 2

G11 rys 2

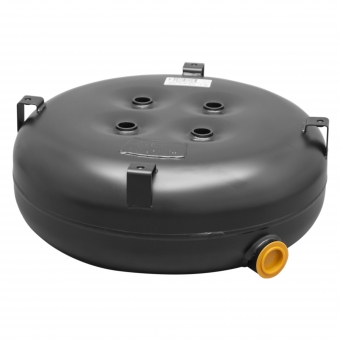

G11 pict. 1

G11 pict. 1

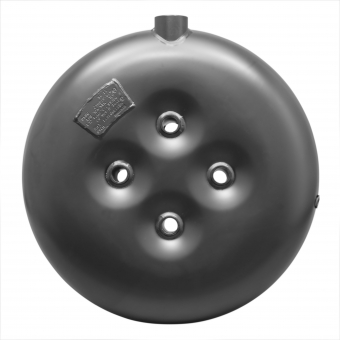

G11 pict. 2

G11 pict. 2

Unikalny zbiornik toroidalny Stako zewnętrzny pełny pod wielozawór z głowicą 0 stopni. Łatwy montaż za pomocą śrub i tulei przechodzących przez środek zbiornika lub za pomocą standardowych łap, które można dostosować do indywidualnych wymagań klienta i układu podłogi pojazdu. Zbiornik najczęściej jest montowany pod podłogą w tylnej części pojazdu lub w miejscu koła zapasowego.

Dane techniczne:

  • Ciśnienie obliczeniowe: 30 bar
  • Wykonanie zgodnie z: ECE R67
  • Głowica pod wielozawór: 0 stopni
  • Standardowy kolor: czarny RAL 9005

Wymiary:

Partia oferty / Oznaczenie Średnica D [mm] Wysokość H [mm] Pojemność V [ltr] Pojemność V 80% [ltr] Waga [kg] Dokument homologacji
G56503811 565 180 38 30 22 E20-67R-010555.pdf
G58004511 580 200 45 36 23 E20-67R-010557.pdf
G58005111 580 225 51 40 25 E20-67R-010560.pdf
G60004411 600 190 44 35 21 E20-67R-010556.pdf
G60004711 600 200 47 37 22 E20-67R-010557.pdf
G60005311 600 220 53 42 23 E20-67R-010559.pdf
G60005511 600 230 55 44 24 E20-67R-010561.pdf
G60006011 600 250 60 48 25 E20-67R-010563.pdf
G60006611 600 270 66 52 26 E20-67R-010564.pdf
G63004711 630 190 47 37 24 E20-67R-010556.pdf
G63005111 630 204 51 40 25 E20-67R-010558.pdf
G63005811 630 225 58 46 26 E20-67R-010560.pdf
G63006611 630 250 66 52 27 E20-67R-010563.pdf
G63007211 630 270 72 57 30 E20-67R-010564.pdf
G65005411 650 200 54 43 28 E20-67R-010557.pdf
G65006111 650 220 61 48 30 E20-67R-010559.pdf
G65006711 650 240 67 53 32 E20-67R-010562.pdf
G65007711 650 270 77 61 34 E20-67R-010564.pdf
G68006611 680 230 66 52 34 E20-67R-010714.pdf
G68006911 680 240 69 55 35 E20-67R-010715.pdf
G68007211 680 250 72 57 36 E20-67R-010716.pdf
G68008011 680 270 80 64 37 E20-67R-010717.pdf
G72007911 720 230 79 63 39 E20-67R-010714.pdf
G72008311 720 240 83 66 40 E20-67R-010715.pdf
G72008611 720 250 86 68 41 E20-67R-010716.pdf
G72009511 720 270 95 76 42 E20-67R-010717.pdf
G72010211 720 300 102 81 45 E20-67R-010900.pdf
